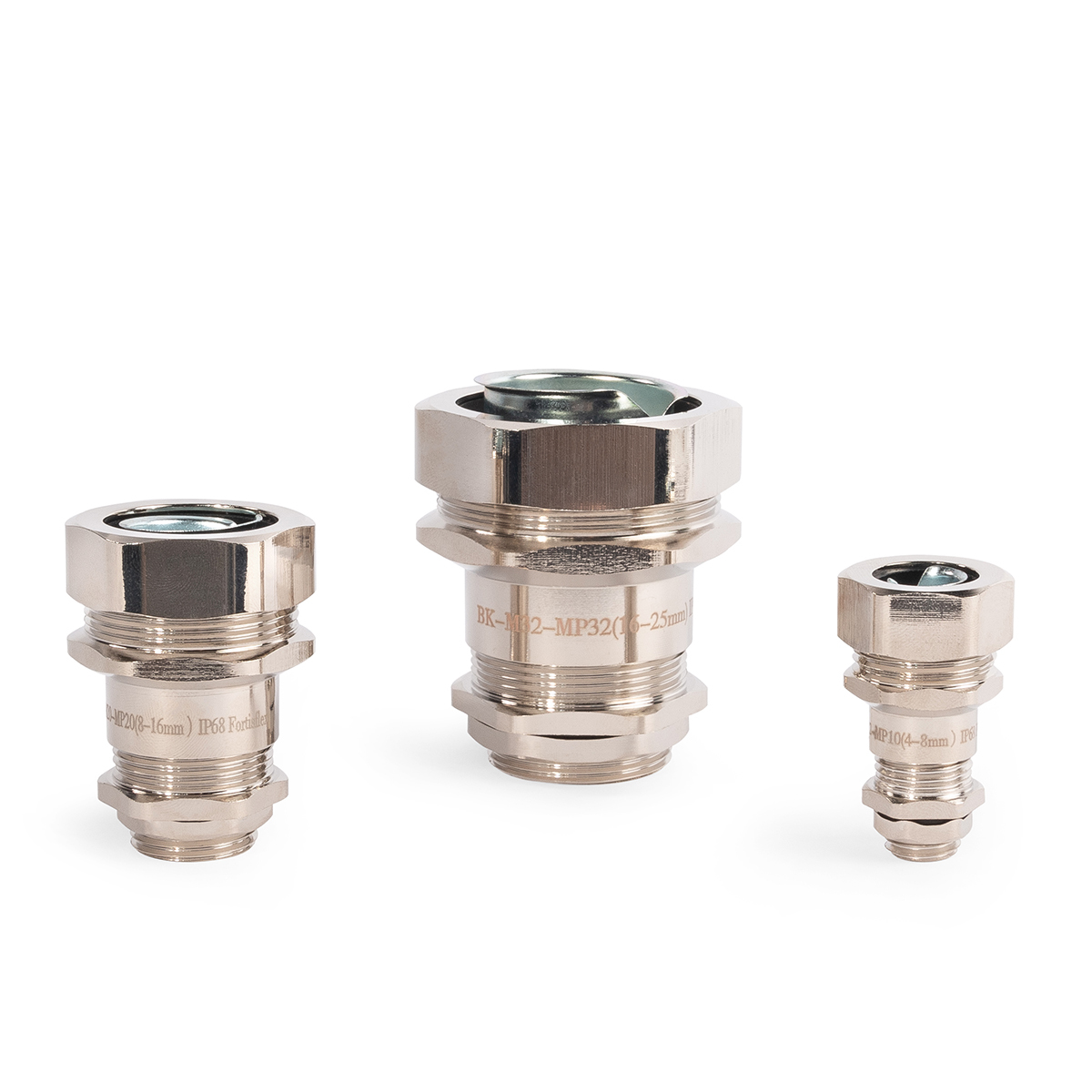

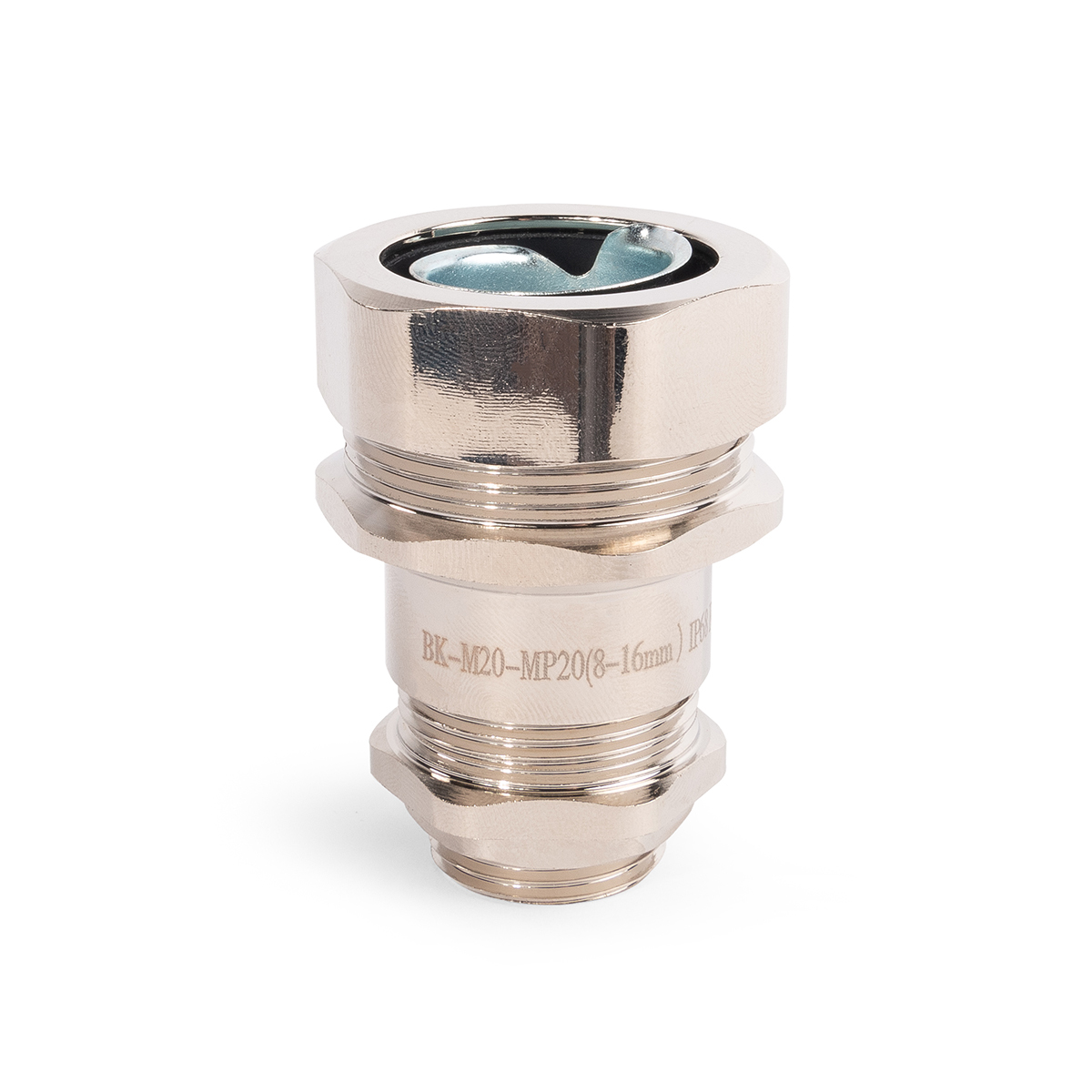

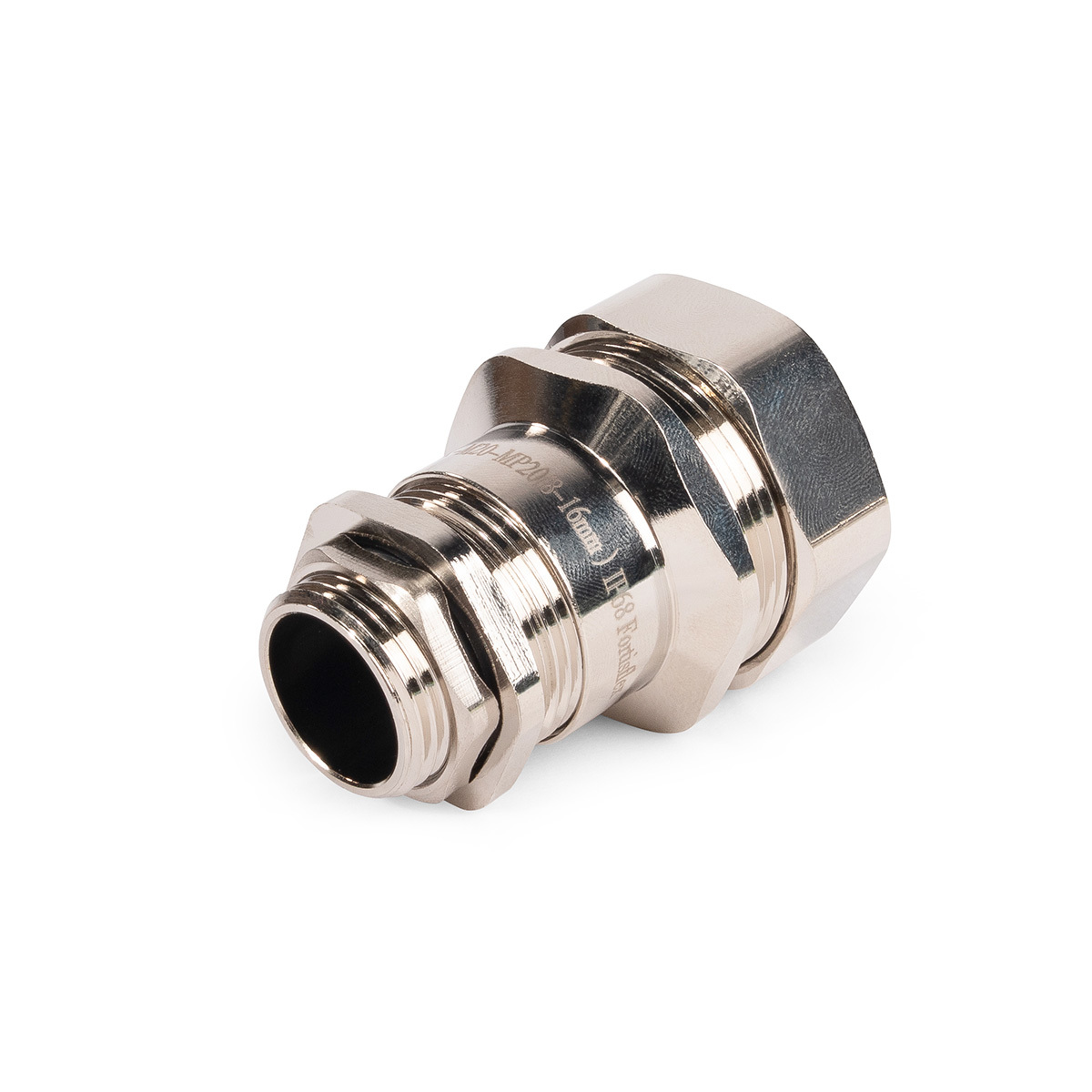

Ввод кабельный для металлорукава латунный c метрической резьбой «M»

3D
Металлические кабельные вводы

тип : ВК-М-МР

  • Для герметичного ввода–вывода кабелей и проводов, проложенных в металлорукаве, в корпусах электрощитового оборудования

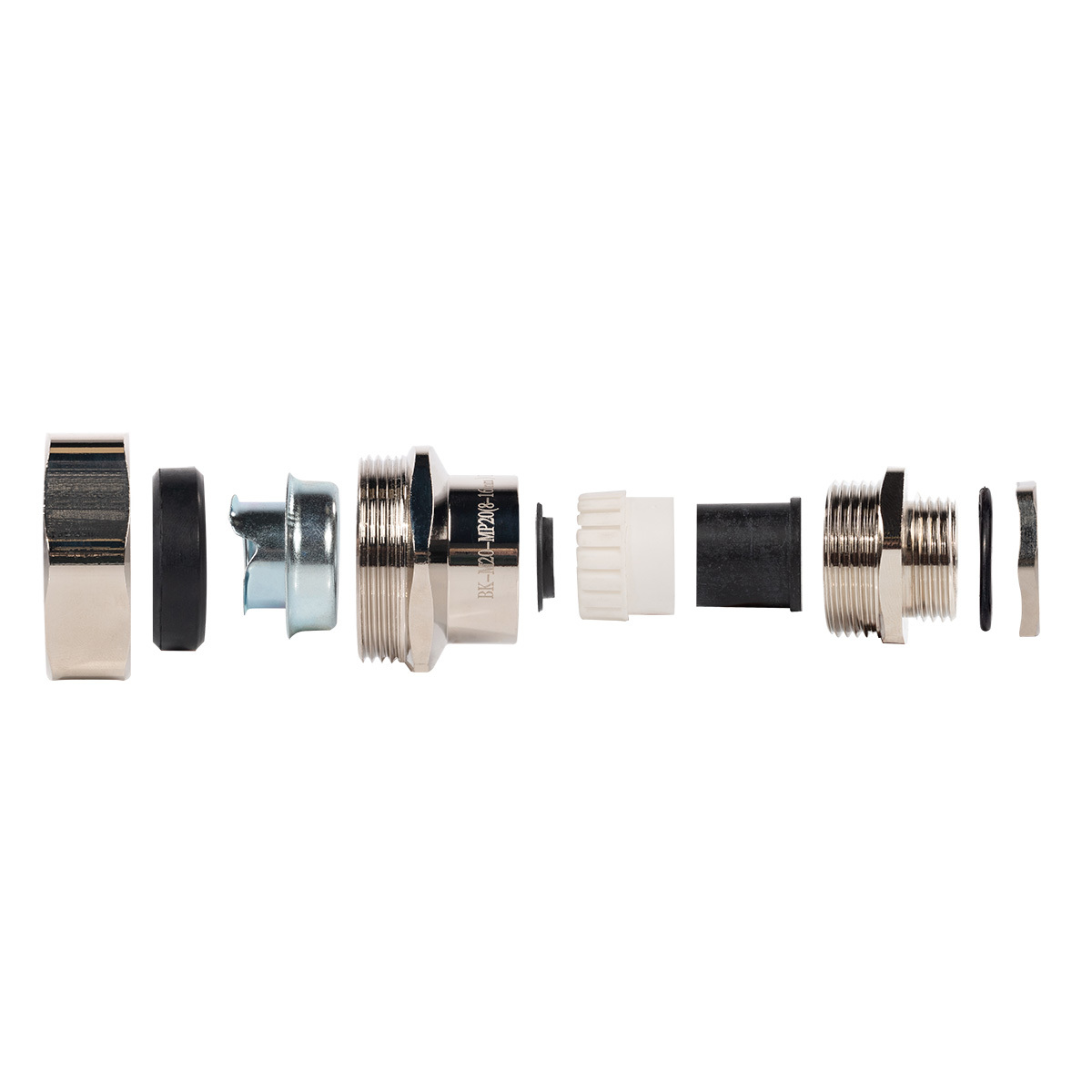

  • Материал:
    • гайка, корпус, накидная гайка: никелированная латунь
    • прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120 °С
  • Степень защиты IP68
  • Тип резьбы: метрическая по EN 60423

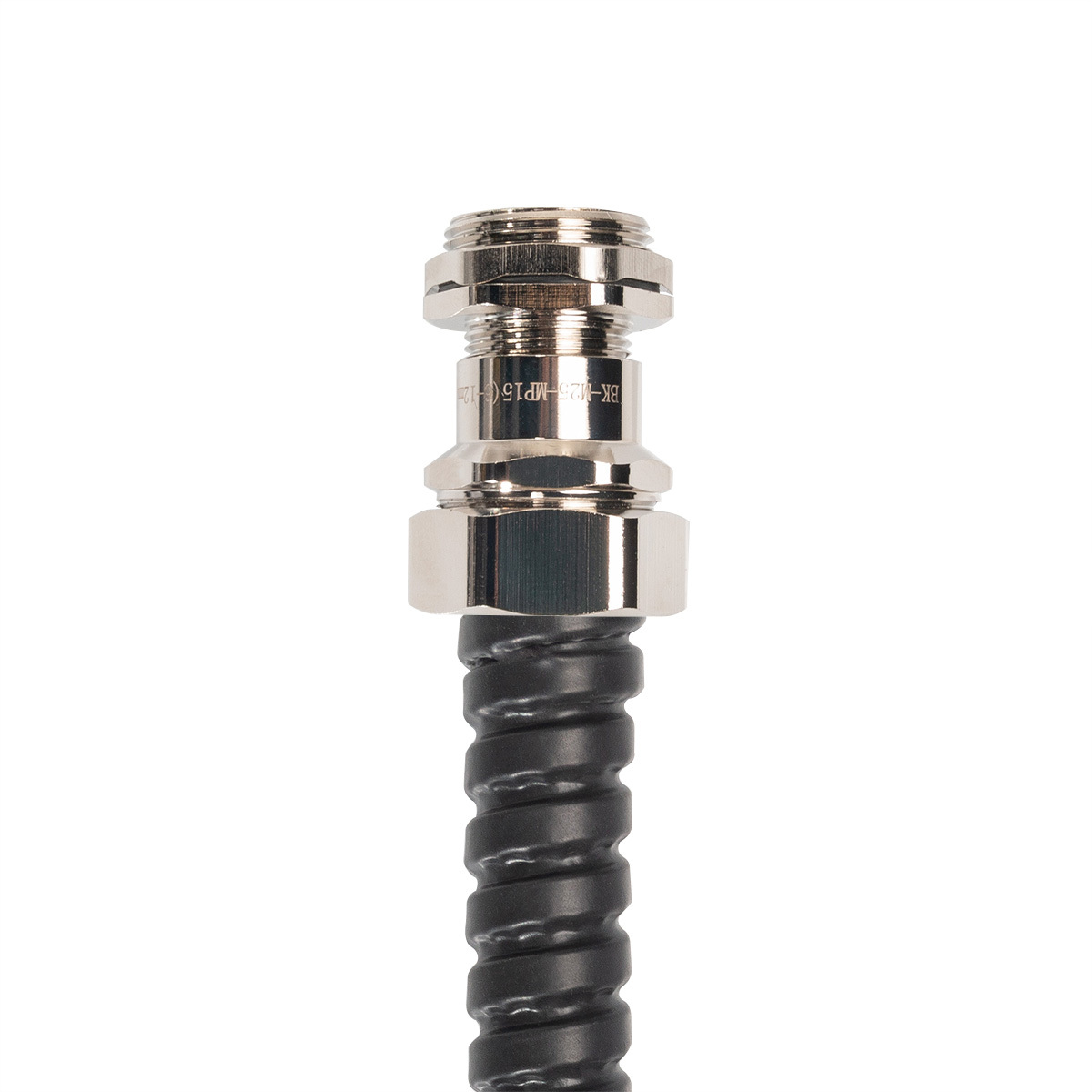

  • 2 в 1: кабельный ввод и вводная муфта для металлорукава в одном изделии
  • Стойкие к синтетическим маслам и всем видам топлива
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Инструмент для монтажа отверстий и гидравлические прессы КВТ:
    • пресс гидравлический ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60,
    • перфоформы МПО и наборы перфоформ НМПО-PG, НМПО-MG

Эксплуатационные сроки
Гарантийный срок хранения

2 года

Гарантийный срок эксплуатации

3 года

Срок службы

10 лет

Документация
Отказное письмо на продукцию Фортисфлекс Подбор фитингов для металлорукава производства «FORTISFLEX» Паспорт на кабельные вводы латунные ВК-М-МР Правила монтажа кабельных вводов
Дополнительная информация
Таблица подбора кабельного ввода по диаметру кабеля Параметры присоединительной резьбы
код товара товарные позиции цветH
(мм)		S
(мм)		S₁
(мм)		D
(мм)		AG
(мм)		GL
(мм)		 кратность ед. изм. Цена упак. трансп. упак заказ
87943 ВК-М12(4-8 мм)-МР10 (Fortisflex) стальной3024228126.510 шт 461.56 10 300
87944 ВК-М16(4-8 мм)-МР10 (Fortisflex) стальной302422816810 шт 483.23 10 300
87945 ВК-М16(4-8 мм)-МР12 (Fortisflex) стальной302624816810 шт 521.00 10 300
87946 ВК-М16(6-12 мм)-МР15 (Fortisflex) стальной3030271216810 шт 672.74 10 240
87947 ВК-М20(6-12 мм)-МР15 (Fortisflex) стальной3230271220810 шт 673.01 10 240
87948 ВК-М20(8-16 мм)-МР20 (Fortisflex) стальной3435351620810 шт 1 000.99 10 180
89105 ВК-М25(6-12 мм)-МР15 (Fortisflex) стальной3330271225910 шт 991.97 10 180
87950 ВК-М25(8-16 мм)-МР20 (Fortisflex) стальной3435351625910 шт 1 023.82 10 180
89196 ВК-М25(13-18 мм)-МР20 (Fortisflex) стальной3635301825910 шт 1 153.60 10 180
87951 ВК-М25(13-18 мм)-МР25 (Fortisflex) стальной3642401825910 шт 1 281.96 10 120
89106 ВК-М32(8-16 мм)-МР20 (Fortisflex) стальной3635351632106 шт 1 454.86 6 72
89107 ВК-М32(13-18 мм)-МР25 (Fortisflex) стальной3842351832106 шт 1 947.14 6 72
87953 ВК-М32(16-25 мм)-МР25 (Fortisflex) стальной4042402532106 шт 1 643.99 6 72
87954 ВК-М32(16-25 мм)-МР32 (Fortisflex) стальной4250502532106 шт 2 176.24 6 48
87955 ВК-М40(22-30 мм)-МР38 (Fortisflex) стальной4757553040114 шт 2 553.98 4 48
89108 ВК-М50(30-38 мм)-МР50 (Fortisflex) стальной5272573852131 шт 4 246.98 1 24
89109 ВК-М63(36-44 мм)-МР50 (Fortisflex) стальной5372684453141 шт 5 238.95 1 18
код товара товарные позиции Тип продуктаМатериал корпусаМатериал уплотнителяТип резьбыВводная резьбаДиапазон кабелей, ммНоминальный диаметр, ммВнутренний диаметр, ммДлина резьбы, ммСтепень защиты от влаги и пылиТемпература эксплуатации, °С
87943ВК-М12(4-8 мм)-МР10вводлатуньнеопренметрическаяM12x1.54-81086.5IP 68-40...100
87944ВК-М16(4-8 мм)-МР10вводлатуньнеопренметрическаяM16x1.54-81088IP 68-40...100
87945ВК-М16(4-8 мм)-МР12вводлатуньнеопренметрическаяM16x1.54-81288IP 68-40...100
87946ВК-М16(6-12 мм)-МР15вводлатуньнеопренметрическаяM16x1.56-1215128IP 68-40...100
87947ВК-М20(6-12 мм)-МР15вводлатуньнеопренметрическаяM20x1.56-1215128IP 68-40...100
87948ВК-М20(8-16 мм)-МР20вводлатуньнеопренметрическаяM20x1.58-1620168IP 68-40...100
89105ВК-М25(6-12 мм)-МР15вводлатуньнеопренметрическаяM25x1.56-1215129IP 68-40...100
87950ВК-М25(8-16 мм)-МР20вводлатуньнеопренметрическаяM25x1.58-1620169IP 68-40...100
89196ВК-М25(13-18 мм)-МР20вводлатуньнеопренметрическаяM25x1.513-1820189IP 68-40...100
87951ВК-М25(13-18 мм)-МР25вводлатуньнеопренметрическаяM25x1.513-1825189IP 68-40...100
89106ВК-М32(8-16 мм)-МР20вводлатуньнеопренметрическаяM32x1.58-16201610IP 68-40...100
89107ВК-М32(13-18 мм)-МР25вводлатуньнеопренметрическаяM32x1.513-18251810IP 68-40...100
87953ВК-М32(16-25 мм)-МР25вводлатуньнеопренметрическаяM32x1.516-25252510IP 68-40...100
87954ВК-М32(16-25 мм)-МР32вводлатуньнеопренметрическаяM32x1.516-25322510IP 68-40...100
87955ВК-М40(22-30 мм)-МР38вводлатуньнеопренметрическаяM40x1.522-30383011IP 68-40...100
89108ВК-М50(30-38 мм)-МР50вводлатуньнеопренметрическаяM50x1.530-38503813IP 68-40...100
89109ВК-М63(36-44 мм)-МР50вводлатуньнеопренметрическаяM63x1.536-44504414IP 68-40...100
код товара товарные позиции HSS₁DAGGL
87943ВК-М12(4-8 мм)-МР103024228126.5
87944ВК-М16(4-8 мм)-МР103024228168
87945ВК-М16(4-8 мм)-МР123026248168
87946ВК-М16(6-12 мм)-МР1530302712168
87947ВК-М20(6-12 мм)-МР1532302712208
87948ВК-М20(8-16 мм)-МР2034353516208
89105ВК-М25(6-12 мм)-МР1533302712259
87950ВК-М25(8-16 мм)-МР2034353516259
89196ВК-М25(13-18 мм)-МР2036353018259
87951ВК-М25(13-18 мм)-МР2536424018259
89106ВК-М32(8-16 мм)-МР20363535163210
89107ВК-М32(13-18 мм)-МР25384235183210
87953ВК-М32(16-25 мм)-МР25404240253210
87954ВК-М32(16-25 мм)-МР32425050253210
87955ВК-М40(22-30 мм)-МР38475755304011
89108ВК-М50(30-38 мм)-МР50527257385213
89109ВК-М63(36-44 мм)-МР50537268445314
Инструмент для монтажа
ПГПО-60
ПГПО-60А
ПГРО-60А
ПГРОу-60А
ПГРОп-60А

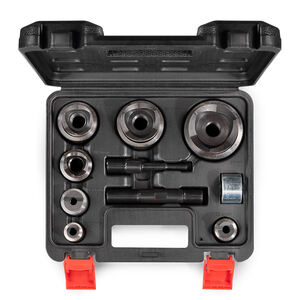

НМПО-MG
